直埋套筒補償器在管道上實現自由補償和安裝簡單
直埋套筒補償器應用在管道上實現自由補償和安裝簡單
首先套筒補償器屬于一種補償元件,利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，波紋補償器也可補償管線、導管、容器等的軸向、橫向和角向位移，也可用于降噪減振，在現代工業中用途廣泛。
直埋套筒補償器是用在直埋管線上的膨脹原件。直埋式套筒補償器外殼及導向套簡在保護下實現自由伸縮補償．直埋套筒補償器是在波紋補償器原有的基礎上增加了防護措施，外邊的套筒可以自由伸縮，目前，在現代工業中直埋套筒補償器的使用是很廣泛的。其它性能跟普通波紋補償器相同。軸向內壓波紋補償器由一個波紋管和兩個端接管構成，端接管或直接與管道焊接，或焊上法蘭再與管道法蘭連接。波紋膨脹節上的拉桿主要是運輸過程中的剛性支承或作為產品予變形調整用，它不是承力件。
直埋套筒補償器主要適用于軸向補償，同時具有超強抗彎能力，所以不考慮管道下沉的影響。直埋套筒補償器外殼及導向套筒保護下實現自由伸縮補償，其它性能跟普通波紋補償器相同。使用時需要注意的是直埋套筒補償器要求在兩固定支座之間只裝一個波紋補償器，其補償器對支座作用力的計算與單式波紋補償器對支座作用力的計算相同，由于直埋內壓波紋補償器在管道上實現自由補償和安裝簡單等特點，因而深受工程設計及安裝使用者的歡迎。
新型套筒式
1、補償器安裝時，首先檢查其規格是否與定貨一致。
2、單向補償器的滑動套筒應安裝在介質的流入端。
3、新型套筒式補償器與補償器兩端相焊接的管段必須進行坡口處理，焊接后要按驗收規范進行水壓實驗，壓力為工作壓力的1.5倍。試壓時如密封裝置發生泄露，應均勻旋緊螺栓，緊固至無泄露為止。
4、補償器沿管道中心線安裝，不同軸度大于1%，以防運行時摩擦力過大及影響密封性。
5、在靠近補償器的管道處應設置導向滑動支座，防止側向位移。
6、注意保護滑動表面，嚴禁碰傷或腐蝕。
7、雙向補償器外套筒應用固定支座托起，并保持與管路同心，兩邊的補償距離要近似相同。
8、補償器各種氣溫下，均可按最大長度安裝，不需預拉或預壓（出廠為產品的最大長度）。

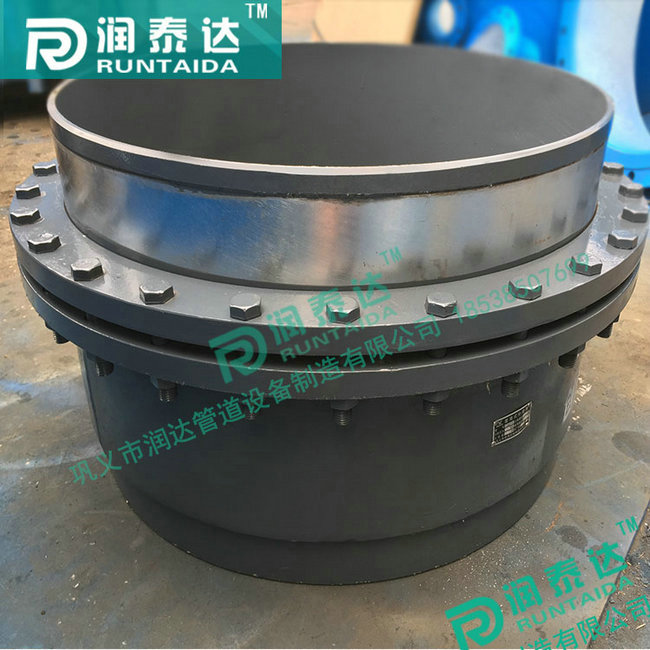

套筒式補償器，直埋套筒補償器，雙向套筒補償器，套筒式波紋補償器，直埋式套筒補償器，彈性套筒補償器，熱力套筒補償器，波紋補償器，四氟波紋補償器，旋轉補償器
新型無推力旋轉補償器，熱力管道旋轉補償器，免維護旋轉補償器，球形補償器
套筒補償器參數表
|
公稱通徑DN |
補償量△Max |
外形尺寸 |
||
|
管外徑D |
最大直徑DMax |
安裝長度LMax |
||
|
25 |
150 |
32 |
116 |
1190 |
|
30 |
150 |
38 |
124 |
1190 |
|
40 |
150 |
45 |
136、 |
1190 |
|
50 |
200 |
57 |
150 |
1400 |
|
65 |
200 |
73 |
172 |
1400 |
|
70 |
200 |
76 |
178 |
1400 |
|
80 |
200 |
89 |
194 |
1400 |
|
100 |
250 |
108 |
240 |
1640 |
|
125 |
250 |
133 |
274 |
1640 |
|
150 |
250 |
159 |
310 |
1640 |
|
200 |
250 |
219 |
390 |
1640 |
|
250 |
300 |
273 |
466 |
1910 |
|
300 |
300 |
325 |
556 |
1910 |
|
350 |
300 |
377 |
628 |
1910 |
|
400 |
350 |
426 |
708 |
2230 |
|
500 |
400 |
529 |
856 |
2400 |
|
600 |
400 |
630 |
994 |
2400 |
|
700 |
400 |
720 |
1130 |
2400 |
|
800 |
450 |
820 |
1268 |
2650 |
|
900 |
450 |
920 |
1406 |
2650 |
|
1000 |
450 |
1020 |
1552 |
2650 |
