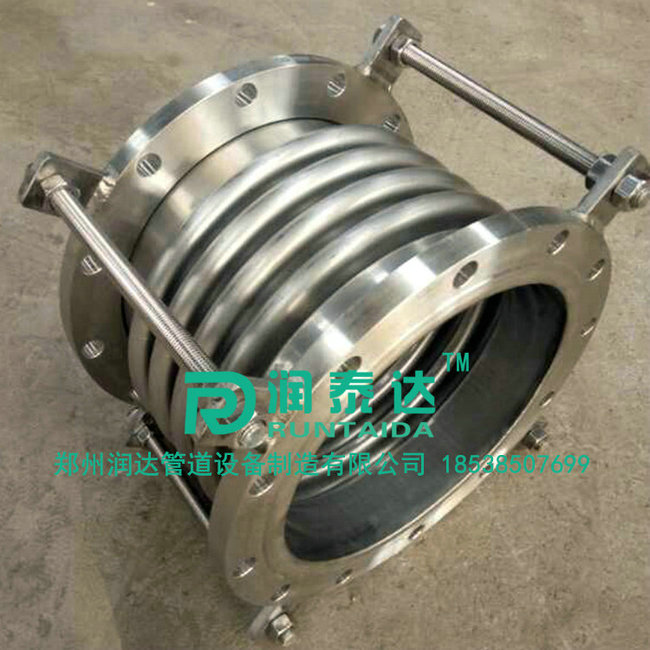

波紋補償器材料應當符合下列條件
在正常情況下，用波紋補償器材料應當符合下列條件：
(1)高彈性極限，抗拉強度和疲勞強度，以確保波紋管工作。
(2)良好的可塑性，以方便波紋管成型加工，并通過隨后的處理過程(加工硬化，熱處理等)，以獲得足夠的硬度和強度。
(3)良好的耐腐蝕性能，以滿足波紋管的工作在不同的環境要求。
在正常情況下，用波紋補償器材料應當符合下列條件：
(1)高彈性極限，抗拉強度和疲勞強度，以確保波紋管工作。
(2)良好的可塑性，以方便波紋管成型加工，并通過隨后的處理過程(加工硬化，熱處理等)，以獲得足夠的硬度和強度。
(3)良好的耐腐蝕性能，以滿足波紋管的工作在不同的環境要求。
(4)良好的焊接性能，以滿足在焊接工藝要求生產過程中波紋管。對于溝敷設熱管網，當在低洼管道，雨或意外的污水將被浸泡波紋管補償器，應考慮如鐵更耐腐蝕的材料，選擇鎳合金，高鎳合金等等。由于這種材料價格上漲的波紋管制造，我們可以考慮一個額外的腐蝕層表面耐磨合金只在接觸腐蝕介質。波紋管疲勞壽命的類型和失敗的原因分析設計的補償可以看到，這架飛機波紋管的穩定性，穩定和腐蝕周兩對位移量是與抗疲勞壽命。過低會導致下的穩定性和抗腐蝕金屬波紋管疲勞壽命。
免維護旋轉波紋補償器參數表
| 公稱通徑 | 內套管外徑 | 外套管外徑D(mm) | 法蘭外徑A(mm) | 長度L(mm) | 轉矩(kNm) | |||
| 內壓(Mpa) | ||||||||
| 1.0 | 1.6 | 2.5 | 4.0 | |||||
| DN100 | 108 | 133 | 215 | 350 | 0.62 | 0.96 | 2.5 | 2.23 |
| DN125 | 133 | 159 | 245 | 350 | 1.15 | 2.00 | 3.13 | 4.68 |
| DN150 | 159 | 194 | 280 | 380 | 1.81 | 2.86 | 4.35 | 6.97 |
| DN200 | 219 | 273 | 335 | 380 | 2.52 | 4.10 | 5.93 | 9.49 |
| DN250 | 273 | 325 | 405 | 400 | 5.00 | 7.60 | 11.61 | 18.65 |
| DN300 | 325 | 377 | 475 | 420 | 7.61 | 12.10 | 17.48 | 27.56 |
| DN350 | 377 | 426 | 515 | 440 | 9.79 | 15.85 | 22.50 | 36.32 |
| DN400 | 426 | 470 | 575 | 460 | 12.89 | 20.15 | 29.84 | 47.60 |
| DN450 | 480 | 520 | 635 | 460 | 18.20 | 29.15 | 42.21 | 67.52 |
| DN500 | 530 | 592 | 690 | 490 | 24.97 | 38.96 | 57.12 | 91.58 |
| DN600 | 630 | 680 | 840 | 490 | 31.20 | 50.00 | 70.23 | 113.60 |
| DN700 | 720 | 780 | 900 | 500 | 38.12 | 54.80 | 86.70 | 138.50 |
| DN800 | 820 | 880 | 1015 | 520 | 45.90 | 72.45 | 105.20 | 168.30 |
| DN900 | 920 | 980 | 1115 | 540 | 53.60 | 87.62 | 124.50 | 197.00 |
| DN1000 | 1020 | 1080 | 1215 | 560 | 62.50 | 100 | 145.00 | 230.00 |
